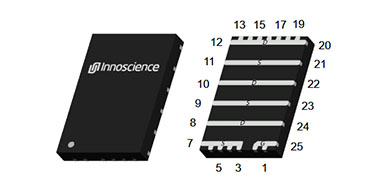

INN100FQ016A 是一款高性能的100V增强型氮化镓（GaN）功率晶体管。该器件采用了行业领先的8英寸硅基氮化镓（GaN-on-Silicon）外延技术制造，属于高电子迁移率晶体管（HEMT），旨在提供超越传统硅基器件的卓越性能。其增强型模式（Enhancement Mode）设计确保了器件在无栅极驱动时处于关断状态，提高了应用的安全性。封装形式为紧凑的 FCQFN 4mm x 6mm，极大地节省了电路板空间。

1. 核心特性

得益于先进的GaN技术，INN100FQ016A 展现出多项关键优势：

• 极低栅极电荷 (Q_g): 实现更快的开关速度，显著降低开关损耗，提升系统效率，尤其适合高频工作。
• 超低导通电阻 (R_DS(on)): 最大限度减少导通状态下的功率损耗和热量产生，进一步提高能效。
• 极小体积: 结合高效的GaN芯片与先进的FCQFN封装，实现了极高的功率密度。

1.1主要应用市场

基于上述特性，INN100FQ016A 是众多现代电源管理解决方案的理想选择，特别适用于：

• 高频DC-DC转换器: 实现更高效率和更小尺寸。
• 负载点 (PoL) 电源: 为处理器、FPGA等提供紧凑高效的供电。
• 射频包络跟踪 (RF Envelope Tracking): 利用其高速开关特性提升功放效率。
• 电脑充电器和适配器: 打造更小、更轻、更高效的充电设备。
• 移动电源 (Power Banks): 延长电池续航并缩小产品体积。
• 电机驱动: 实现更精确、更节能的电机控制。

INN100FQ016A_Datasheet_Rev 1.3.pdf
